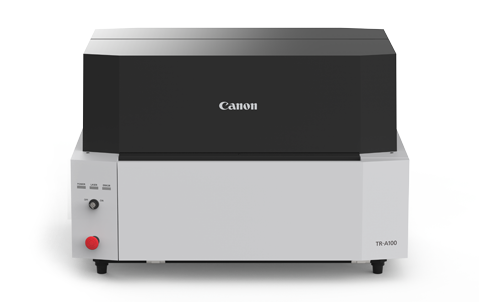

Raman 분광법을 사용한 Laser Scan 방식의 탁상형 Plastic 분석 장비 Raman Plastic Analyzer TR-A100

TR-A100은 Raman 분광 기술을 탑재한 탁상형 Plastic 분석 장비 입니다.
Canon의 고정도 Galvano Scanner를 사용하여, Tray에 나열된 복수의 Plastic 파편에 Laser를 순차적으로 조사하여, 그 때 발생하는 재질 특유의 Raman 산란광을 분광 해석함으로써 재질을 판별합니다. 흑색은 산란하는 빛이 적어서 판별하기에는 Laser를 충분히 조사하는 시간을 확보할 필요가 있고, Plastic 파편에 열 데미지를 주는 Risk가 있습니다. 본 제품에서는 Raman 분광법과 Canon의 Laser 제어 기술의 조합으로 조사점을 치밀하게 Control함으로써 Plastic 파편의 열 데미지를 제어하면서도 Plastic 파편의 색에 맞는 계측 시간을 확보하여, 흑색을 포함한 복수의 Plastic 파편의 재질 판별을 실현하고 있습니다.

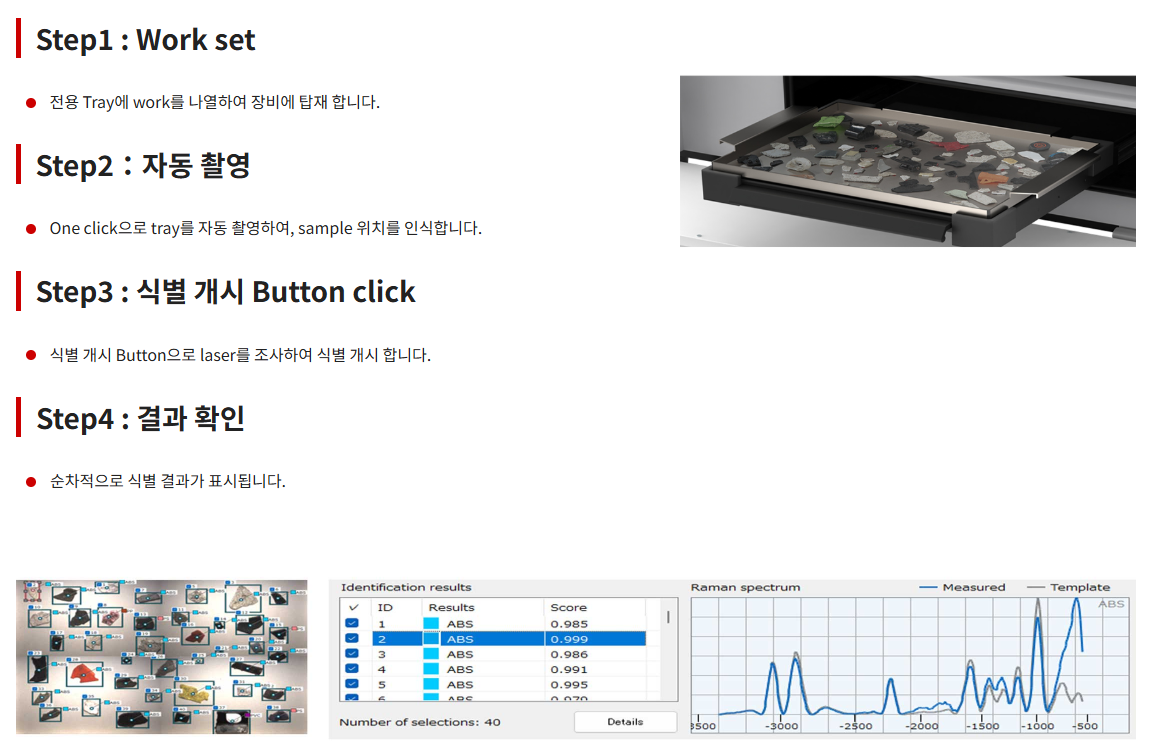

측정개시까지의 공정은 단 3 step. 처음 조작하더라도 바로 측정 개시 가능합니다.

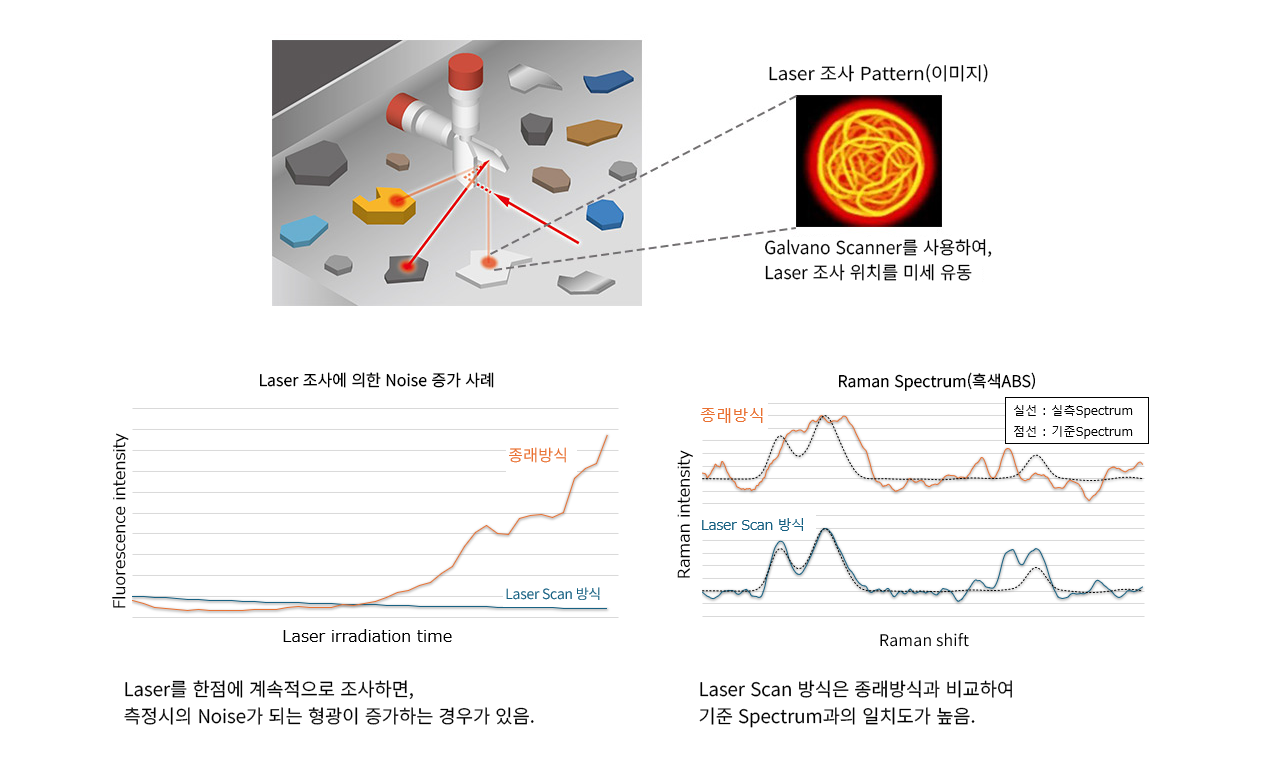

Laser를 고정 위치에 계속적으로 조사를 하면, Plastic이 열을 흡수하여 고온이 되기 때문에, Plastic 자체가 변질 되거나, 측정시 Noise가 되는 형광이 증가 되는 경우가 있습니다. 때문에, 종래의 Laser 고정 조사 방식에서는 신호가 미약하여 장시간의 계측을 필요로 하는 흑색의 Plastic의 식별은 쉽지 않았습니다.

Laser Scan 방식에서는 Tray에 나열한 복수의 Plastic에 Laser를 조사하는 것과 추가로, Laser 조사 위치를 축소하여 유동 시킴으로서 Laser 조사 에너지 밀도를 낮춰, Plastic의 온도상승을 방지 합니다. 이로 인해 종래의 고정 조사 방식의 과제를 해결하여, 충분한 계측시간을 확보 함으로서 신호가 미약한 흑색의 Plastic도 계측 가능하게 되었습니다.
